目前在航空航天工业获得应用的钛合金铸件中 90％以上是采用 ZTC4 合金铸造的。但是随着航空领域对结构件的断裂韧性要求愈来愈高，对铸造钛合金结构件的需求越来越大， ZTC4 等中强度钛合金已无法满足要求，高强度铸造钛合金越来越受到重视，欧美和俄罗斯等国都进行了大量的高强度铸造钛合金研究工作，大部分铸造钛合金基本上沿用了变形钛合金的成分。

目前我国高强度铸造钛合金研究正在逐步开展，其中 BT22 钛合金（名义成份为 Ti-5Al-5Mo-5V-1Cr-1Fe），是前苏联航空材料研究院(BMAM)于 1974 年开发的高强、高韧钛合金。该合金是现有钛合金中退火强度最高的合合(1080 MPa)，采用强化处理，强度还可达到 1 300 MPa。

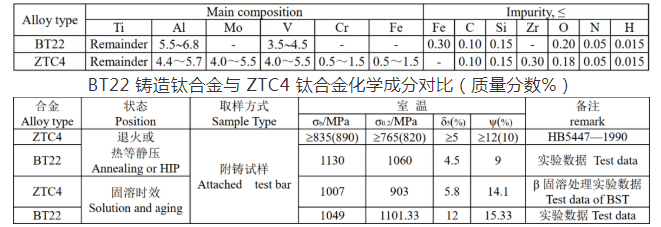

ZTC4 钛合金与铸造 BT22 钛合金性能对比 由表可以看出，无论从热等静压还是固溶时效处理后， BT22 合金都远高于 ZTC4 合金，同时 BT22 合金塑性也较好。BT22 铸造合金和 ZTC4 固溶时效的性能数据和实验数据，测试数量不够丰富，测试状态较单一，但仍可看 bt22 铸造合金对比 ZTC4 合金的优势，在固溶时效之后， BT22 合金在保持较高的强度同时具有良好的苏醒，这归功于 bt22 的网篮状组织。
